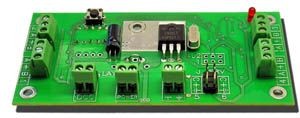

Аксессуарный декодер AJL2 Power

Декодер AJL2 предназначен для управления различными устройствами на макете, построенном на базе цифровой камандной станции стандарта DCC.

AJL2 Power является более мощной версией хорошо зарекомендовавшего себя декодера AJL2.
Модификация "Power" имеет точно такие же функциональные возможности, но отличается более мощными выходами.

Обычная версия декодера AJL2 позволяет подключать на один выход только один электромагнитный привод .
При использовании с "обычным" AJL2 сильноточных приводов (например PIKO 55271 с током потребленния 1.75А) требуется подключение дополнительного резистора чтобы избежать перегрузки.

Модификация "AJL2 Power" позволяет без использования доп. резисторов подключать до 2-х сильноточных приводов или 3-4 типовых привода на один выход.

Для подключения моторных приводов требуется использовать специальный адаптер.

Выбор источника питания

Декодеры AJL2 позволяют подключать дополнительный источник питания, что позволяет снизить нагрузку на DCC станцию.
При использовании дополнительного источника питания вся нагрузка при переключении приводов ляжет на него, и декодер будет потреблять около 1мА сигнала DCC, что особенно актуально для средних и больших макетов.

При выборе источника питания необходимо учитывать - какое напряжения требуется для используемых приводов.
Обычно это напряжение от 12 до 16В (см. инструкцию для привода).
Декодеры серии AJL2 позволяют использовать источники питания с напряжением от 7 до 24В постоянного тока или от 6 до 18В переменного тока.


Также следует учитывать ток потребляемый приводом в момент переключения. Источник питания должен обеспечивать соответствующий ток.
Типовые приводы потребляют 0.7...1А, сильноточные до 2А, желательно использовать источники питания соответствующей можности, но т.к. время переключения электромагнитного привода мало можно использовать и дешевые маломощные адаптеры постоянного напряжения с выходным током от 0,15А.
В этом случае паралельно источнику питания на вход "POWER" декодера необходимо подключить электролитический конденсатор большой емкости, конденсатор обеспечит энергию, необходимую для переключения привода.
Емкость этого конденсатора зависит от модели привода, в большинстве случаев достаточно 2200мкФ (или более) с допустимым напряжением не менее 25В.
При подключении конденсатора необходимо учитывать полярность.

Настройка и подключение декодера "AJL2 Power" ничем не отличается от обычной версии AJL2.
