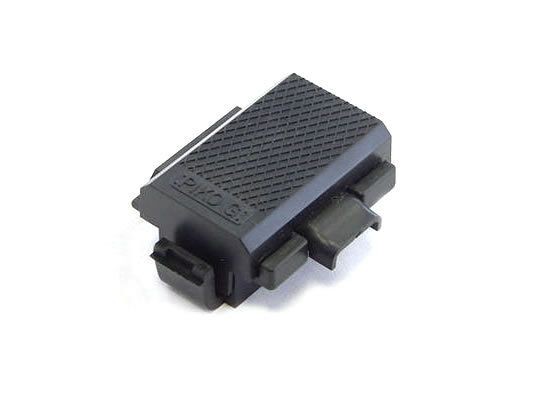

Путевое контактное устройство (35272 G PIKO)

Контактное устройство арт. 35272 обеспечивает переключение стрелок. Срабатывает под влиянием локомотивного магнита арт. 35269.В руководстве по эксплуатации рассмотрен пример работы стрелки с использованием двух контактных устройств арт. 35272. Стрелка переключается из положения "основной путь" в положение "дополнительный путь". При прохождении локомотива, в котором установлена магнитная пластина арт. 35269, над контактом арт. 35272, контакт срабатывает, тем самым подается напряжение на стрелочный электропривод, который переводит стрелку в состояние «дополнительный путь». Далее, состав делает круг, идет, соответственно, по дополнительному пути и при прохождении второго контакта арт. 35272, расположенного на дополнительном пути, магнит его замыкает, тем самым стрелка переводится в положение «основной путь». Т.е. эта схема работает через раз: один круг «основной путь», следующий круг «дополнительный путь» и т.д.
Руководство по эксплуатации 35272 (840кБ, pdf)
